اتصالات شیلنگ صنعتی چیست؟ راهنمای کامل

چه اتصالات شیلنگ صنعتی هست و چرا اهمیت دارد

یک اتصالات شیلنگ صنعتی جزء اتصال دهنده ای است که یک شیلنگ انعطاف پذیر را به لوله، شیر، پمپ، سیلندر یا شیلنگ دیگر متصل می کند. ، اتصال را آب بندی می کند تا مایع یا گاز بتواند بدون نشتی در سیستم حرکت کند. معمولاً از یک بدنه اتصال، یک فرول یا آستین که شیلنگ را می‌گیرد، و یک رابط رزوه یا فلنج در انتهای مخالف تشکیل شده است که با بقیه سیستم جفت می‌شود.

اکثر اتصالات شیلنگ صنعتی که امروزه فروخته می شوند به عنوان اتصالات شیلنگ استاندارد صنعتی ساخته می شوند، به این معنی که شکل رزوه، زاویه آب بندی و ابعاد از مشخصات شناخته شده ای مانند SAE، DIN، ISO یا BS پیروی می کند تا یک طرح اختصاصی یکباره. این استاندارد چیزی است که به اتصالات یک شرکت تولیدی اجازه می دهد تا به طور قابل اعتماد با شیلنگ، سوپاپ یا پورت سیلندر تولید شده در جای دیگری کاملاً تولید شود، که در سیستم های انتقال هیدرولیک و سیال بسیار مهم است، جایی که عدم تطابق می تواند به معنای نشتی تحت فشار باشد تا یک ناراحتی جزئی.

بقیه این راهنما به چگونگی ساخت اتصالات شلنگ استاندارد، نحوه مقایسه استانداردهای رزوه و آب بندی، نحوه اندازه گیری اتصالات شلنگ هیدرولیک برای فشار و قطر شلنگ معین، و آنچه باید در تولید کننده اتصالات شلنگ صنعتی توجه شود، می پردازد.

a چیست اتصالات شیلنگ استاندارد

اتصالات شیلنگ استاندارد کوپلینگی است که بر اساس مشخصات ابعادی و رزوه ای منتشر شده به جای هندسه سفارشی یا اختصاصی ساخته شده است. پرکاربردترین مشخصات در کار شلنگ های هیدرولیک و صنعتی شامل اتصالات رزوه مستقیم و فلر SAE، اتصالات متریک DIN رایج در تجهیزات اروپایی، اتصالات ISO مورد استفاده برای سازگاری تجهیزات برون مرزی، و اتصالات BS رایج در تجهیزات بازار بریتانیا و کشورهای مشترک المنافع است.

انتخاب اتصالات شیلنگ استاندارد صنعتی به جای یک طرح اختصاصی به طور کلی تعمیر و نگهداری آینده را ساده می کند، زیرا قطعات جایگزین را می توان از بیش از یک خط تولید بدون طراحی مجدد نقطه اتصال تهیه کرد.

نحوه کار اتصالات شیلنگ صنعتی: اجزای اصلی

هر اتصالات شیلنگ صنعتی بدون توجه به استاندارد رزوه یا اندازه شیلنگ، سه ناحیه عملکردی مشترک دارند.

کوپلینگ شیلنگ و فرول

بدنه کوپلینگ داخل یا روی انتهای شلنگ وارد می‌شود، و یک حلقه یا آستین در حین چین دادن به اطراف شلنگ فشرده می‌شود تا اتصالات در جای خود قفل شود و لایه بیرونی شلنگ در برابر ساق اتصالات ببندد.

رابط نخ و مهر و موم

انتهای مخالف اتصالات، نخ یا فلنج را حمل می کند که به بقیه سیستم متصل می شود. آب بندی یا از طریق یک رزوه مخروطی که در تماس مهر می شود، یک رزوه موازی که با یک حلقه O یا واشر متصل است، یا یک رابط مشعل و مخروط که از طریق تماس فلز به فلز تحت گشتاور آب بندی می شود، اتفاق می افتد.

اتصالات چین دار در مقابل قابل استفاده مجدد

اتصالات چین دار به طور دائمی با استفاده از دستگاه پرس بر روی شیلنگ قرار می گیرند و بدون برش شلنگ قابل برداشتن نیستند، در حالی که اتصالات قابل استفاده مجدد یا قابل اتصال به قسمت انتهایی شلنگ پیچ یا گیره می زنند و می توانند جدا شوند و دوباره نصب شوند، که مناسب شرایط تعمیر میدانی است که در آن ماشین چین دار در دسترس نیست.

اندازه گیری اتصالات شلنگ فشار بالا بر اساس قطر شیلنگ

ظرفیت فشار کاری معمولاً با افزایش قطر داخلی شیلنگ کاهش می‌یابد، زیرا یک سوراخ بزرگتر به یک لایه تقویتی نسبتاً ضخیم‌تر برای حفظ تنش دیواره مشابه نیاز دارد. اتصالات شلنگ فشار قوی روی یک شلنگ با قطر کوچک اغلب می تواند فشار کاری بسیار بالاتری را نسبت به همان خانواده اتصالات روی یک شلنگ با قطر بزرگتر تحمل کند. به همین دلیل است که اندازه گیری بر اساس قطر به تنهایی بدون بررسی درجه فشار یک اشتباه رایج در مشخصات است.

شکل 1: نوارهای فشار کاری مرجع عمومی بر اساس اندازه سوراخ شلنگ. درجه بندی واقعی به لایه های تقویت کننده، طراحی اتصالات و ضریب ایمنی اعمال شده بستگی دارد.

معیارهای انتخاب اتصالات شیلنگ هیدرولیک

فراتر از قطر و فشار، چندین پارامتر دیگر تعیین می کنند که آیا اتصالات شلنگ هیدرولیک در یک سیستم معین عملکرد قابل اعتمادی دارد یا خیر.

شکل 2: روند کلی درجه بندی نشان می دهد که ظرفیت فشار با افزایش دمای عملیاتی کاهش می یابد، که به صورت درصدی از فشار سرد نامی بیان می شود.

انواع اتصالات شیلنگ رزوه ای توضیح داده شده است

اتصالات شیلنگ رزوه ای می تواند از چندین هندسه رزوه و آب بندی مختلف استفاده کند و اختلاط دو مورد اشتباه با هم یکی از شایع ترین دلایل نشتی اتصال در یک سیستم هیدرولیک است.

موضوع NPT

رزوه مخروطی لوله ملی با چسباندن رزوه های مخروطی نر و ماده به یکدیگر مهر و موم می شود که معمولاً به کمک درزگیر رزوه ای کمک می کند و در تجهیزات عمومی صنعتی و کشاورزی رایج است.

موضوع BSP

رزوه لوله استاندارد بریتانیایی به دو صورت مخروطی و موازی عرضه می شود، با نسخه موازی که به جای تداخل رزوه، از طریق یک واشر چسبیده آب بندی می شود، که در تجهیزات بازار اروپا و کشورهای مشترک المنافع رایج است.

موضوع JIC

اتصالات شورای صنعت مشترک از مهر و موم 37 درجه بر روی یک رزوه موازی استفاده می کند که یک مهر و موم قوی فلز به فلز ایجاد می کند که در زیر لرزش عملکرد خوبی دارد و به طور گسترده در سیستم های هیدرولیک آمریکای شمالی استفاده می شود.

موضوع ORFS

اتصالات O-ring Face Seal از یک O-ring سطح صاف به جای سیل یا رزوه استفاده می کنند که یکی از مقاوم ترین اتصالات موجود برای کاربردهای هیدرولیک فشار بالا را ایجاد می کند.

نخ متریک

اتصالات رزوه متریک، که اغلب با مخروط 24 درجه و O-ring جفت می شوند، در ماشین آلات ساخت اروپا رایج هستند و به طور فزاینده ای در تجهیزات طراحی شده برای بازارهای جهانی مشخص می شوند.

شکل 3: قابلیت فشار مرجع عمومی توسط هندسه رزوه و آب بندی. رتبه بندی واقعی با اندازه اتصالات، مواد و طراحی سازنده متفاوت است.

انتخاب مواد و پوشش برای اتصالات شیلنگ صنعتی

فولاد کربنی رایج‌ترین مواد بدنه مناسب برای سرویس‌های هیدرولیک عمومی است که معمولاً با روکش روی یا روی نیکل برای مقاومت در برابر خوردگی سطح در طول ذخیره‌سازی و استفاده در مزرعه تکمیل می‌شود. اتصالات فولادی ضد زنگ برای ماشین‌کاری هزینه بیشتری دارند، اما در محیط‌های دریایی، شیمیایی، غذایی و دارویی که شستشو یا قرار گرفتن در معرض نمک معمول است، در برابر خوردگی بسیار بهتر مقاومت می‌کنند. اتصالات برنجی عمدتاً در خطوط هوا و آب با فشار پایین‌تر ظاهر می‌شوند که قابلیت ماشینکاری و مقاومت در برابر خوردگی متوسط ​​بیشتر از حداکثر ظرفیت فشار است.

شکل 4: مقایسه نسبی بین پنج عامل عملی در مقیاس مرجع مهندسی پنج نقطه ای عمومی.

صنایعی که به اتصالات شیلنگ صنعتی متکی هستند

اتصالات شیلنگ استاندارد صنعتی و صنعتی در هر جایی که مایع یا گاز نیاز به حرکت از طریق اتصال انعطاف پذیر به جای لوله صلب داشته باشد ظاهر می شود. بخش های رایج عبارتند از:

• مدارهای هیدرولیک ماشین آلات ساختمانی و خاکی
• تجهیزات کشاورزی و ادوات هیدرولیک
• سیستم های سیال دریایی و کشتی
• لوله کشی کارخانه متالورژی و فرآوری نفت
• خطوط فرآوری مواد غذایی و دارویی که نیاز به اتصالات بهداشتی دارند
• تجهیزات پشتیبانی زمینی پروازهای فضایی و هوافضا

هر بخش تمایل دارد ترکیب خاصی از مواد، استاندارد رزوه و روش آب بندی را بر اساس سیالات مورد استفاده، محیط محیط و تعداد دفعاتی که اتصال برای تعمیر و نگهداری جدا می شود، ترجیح دهد.

اتصالات شیلنگ سفارشی و اتصالات شیلنگ OEM

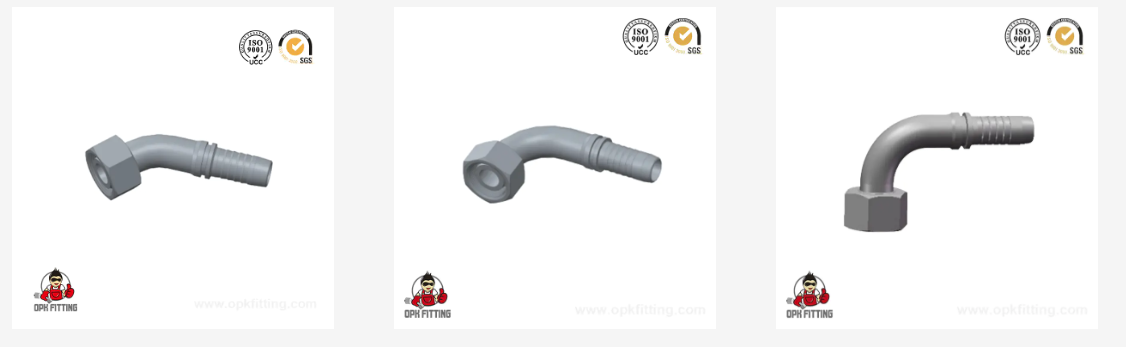

اتصالات استاندارد کاتالوگ بیشتر کاربردها را پوشش می‌دهند، اما برخی از چیدمان‌های تجهیزات نیاز به اتصالات شلنگ سفارشی دارند که حول یک زاویه خم، طول یا پیکربندی پورت خاصی ساخته شده است که یک بخش کاتالوگ نمی‌تواند مطابقت داشته باشد. اتصالات شیلنگ OEM که بر اساس نقشه یا قطعه نمونه خود مشتری تولید می شود، به سازندگان تجهیزات این امکان را می دهد که اتصالاتی را ادغام کنند که دقیقاً با بسته بندی و نیاز نصب آنها مطابقت دارد نه اینکه چیدمان را در اطراف یک قطعه استاندارد تطبیق دهند.

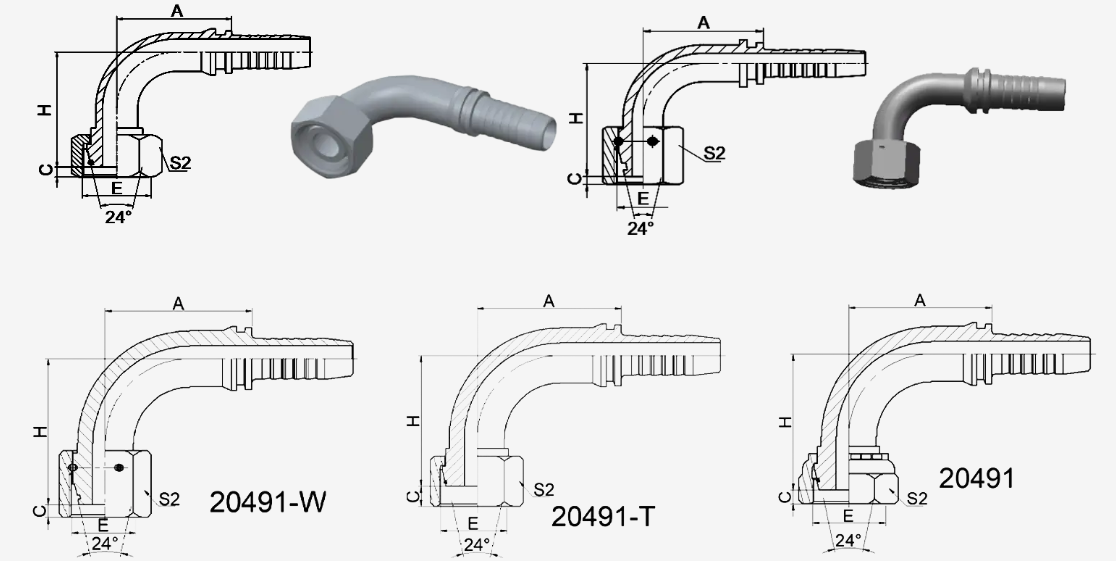

اتصالات آرنج یک درخواست سفارشی رایج است، زیرا زاویه و شعاع خمش بین طرح‌های دستگاه بسیار متفاوت است. تولید یک مفصل زانویی از طریق فرآیند شکل‌دهی یکپارچه با بخاری با فرکانس بالا و خم کن لوله کنترل‌شده توسط کامپیوتر، عموماً نسبت به اتصالات مونتاژ شده از بخش‌های جوشی جداگانه، قوام ابعادی محکم‌تری در طول دوره تولید دارد.

بهترین روش‌های نصب و پر کردن

تکنیک مونتاژ صحیح هم از یکپارچگی آب بندی و هم از عمر کاری اتصالات شلنگ هیدرولیک محافظت می کند. داده‌های میدانی از عملیات چین‌خوردگی به طور مداوم به تعداد کمی از مراحل اشاره می‌کند که از اکثر خرابی‌های اولیه جلوگیری می‌کند.

1. مربع شلنگ را با استفاده از ابزار برش شلنگ مناسب به جای اره دستی برش دهید، زیرا برش زاویه دار مانع از تماس حتی فرول می شود.
2. زمانی که طراحی اتصالات نیاز به شلنگ اسکیت شده دارد، فقط پوشش بیرونی را بردارید، دقیقاً از طول نوار سازنده اتصالات پیروی کنید.
3. قبل از چین دادن، شلنگ را به طور کامل در اتصال قرار دهید تا لایه تقویت کننده در زیر تمام طول فرول قرار گیرد.
4. دستگاه چین را روی اندازه قالب و فشار مشخص شده برای ترکیب اتصالات و شلنگ تنظیم کنید.
5. آزمایش فشار آزمایشی را روی مجموعه‌های تکمیل‌شده قبل از شروع به کار انجام دهید تا اطمینان حاصل کنید که تراوش در رابط چین و یا رزوه وجود ندارد.
6. قبل از نصب، مجموعه های تمام شده را بشویید و درپوش بگذارید تا آلودگی از سوراخ خارج نشود.

انتخاب سازنده اتصالات شیلنگ صنعتی

انتخاب سازنده اتصالات شلنگ صنعتی یا تامین کننده اتصالات شلنگ صنعتی مستلزم نگاه کردن به صفحه کاتالوگ به سمت قابلیت تولید است، زیرا کیفیت چین و دقت ابعادی ثابت در یک سفارش کامل به اندازه قسمت نمونه اولیه اهمیت دارد.

OPK FITTING Hydraulic Equipment Factory یکی از نمونه‌های کارخانه اتصالات شلنگی است که پیرامون تولید لوله‌های هیدرولیک و آداپتور ساخته شده است و اتصالات شلنگ، آداپتورها و شیلنگ‌های هیدرولیک انعطاف‌پذیر را در طیف وسیعی از سطوح و اندازه‌های فشار پوشش می‌دهد. محصولات این نوع تسهیلات معمولاً در سیستم‌های انتقال هیدرولیک و سیال در ماشین‌آلات، متالورژی، نفت، ساخت‌وساز، کشتی‌سازی، تجهیزات زمینی هوافضا، کشاورزی، داروسازی و تنظیمات فرآوری مواد غذایی اعمال می‌شوند. این کارخانه از شهر نینگبو در استان ژجیانگ چین، منطقه ای با پایگاه قدیمی تولید لوله های هیدرولیک و زیرساخت های حمل و نقل قوی برای مسیرهای صادراتی دریایی و هوایی، کار می کند.

مراحل تولید در این نوع تأسیسات معمولاً شامل برش لوله، جداسازی لاستیکی، چین دادن شلنگ، آزمایش فشار آزمایشی و شستشو است که توسط ظرفیت ماشینکاری CNC برای خود بدنه اتصالات پشتیبانی می شود. هنگام مقایسه یک تولید کننده اتصالات شلنگ صنعتی با دیگری، مهندسان معمولاً در مورد تعداد دستگاه های CNC و ظرفیت کلی تولید، قابلیت تست داخلی برای خواص فیزیکی و ابعادی، و اینکه آیا کارخانه از اتصالات شلنگ OEM ساخته شده از نقشه های مشتری و تولید کاتالوگ استاندارد در کنار یکدیگر پشتیبانی می کند سؤال می کنند.

سوالات متداول

• Q1: اتصالات شیلنگ صنعتی چیست؟

  A: این جزء اتصال دهنده است که یک شیلنگ انعطاف پذیر را به یک لوله، شیر، پمپ یا پورت سیلندر متصل می کند و اتصال را آب بندی می کند تا مایع یا گاز بدون نشتی از سیستم عبور کند.

• Q2: اتصالات شلنگ استاندارد چیست؟

  A: این اتصالی است که بر اساس یک رشته و مشخصات ابعادی منتشر شده، مانند SAE، DIN، ISO، یا BS ساخته شده است که به آن اجازه می دهد تا به طور قابل اعتماد با قطعات بیش از یک منبع تولید جفت شود.

• Q3: اتصالات شلنگ برای چه مواردی استفاده می شود

  پاسخ: آنها بخش‌های شلنگ انعطاف‌پذیر را به لوله‌ها، پمپ‌ها، سوپاپ‌ها و سیلندرهای سخت در سراسر سیستم‌های انتقال سیال هیدرولیک، پنوماتیک و عمومی متصل می‌کنند.

• Q4: اتصالات شیلنگ صنعتی چگونه کار می کنند

  A: یک حلقه یا آستین اطراف شلنگ فشرده می شود تا آن را به بدنه اتصال ببندد، در حالی که انتهای مخالف از طریق یک رزوه یا رابط فلنج منطبق به سیستم متصل می شود.

• Q5: تفاوت بین اتصالات شلنگ چین دار و قابل استفاده مجدد چیست؟

  پاسخ: یک اتصالات چین دار به طور دائم با یک دستگاه چین دار روی شلنگ می چرخانند، در حالی که یک اتصالات قابل استفاده مجدد به انتهای شلنگ پیچ یا گیره می زنند و می توانند بدون بریدن شیلنگ جدا شوند و دوباره نصب شوند.

• Q6: چگونه نوع رزوه مناسب را برای اتصالات شلنگ هیدرولیک انتخاب کنم

  A: ابتدا نوع رزوه را با درگاه تجهیزات جفت‌گیری مطابقت دهید، سپس درجه فشار اتصالات را تأیید کنید و نوع مهر و موم متناسب با فشار عملیاتی و سیال درگیر را تأیید کنید.

• Q7: چه محصولاتی می توانید ارائه دهید

  A: تولید کوپلینگ های شلنگ، آستین ها، اتصالات انتقال، و کوپلینگ های هیدرولیک ساخته شده با استانداردهای SAE، DIN، ISO، BS و سایر استانداردهای بین المللی را پوشش می دهد.

• Q8: در مورد ظرفیت تولید شرکت شما چطور؟

  A: این کارخانه بیش از 100 ماشین ابزار CNC را تحت پشتیبانی تیمی از پرسنل تحقیق و توسعه متمرکز بر طراحی اتصالات و بهبود فرآیند کار می کند.

• Q9: چگونه شرکت شما کیفیت محصول را تضمین می کند؟

  A: هر فرآیند تولید شامل بازرسی درون خطی است و محصولات نهایی با استفاده از یک سیستم بازرسی داخلی که ویژگی‌های مواد و دقت ابعاد را پوشش می‌دهد در برابر نیازهای مشتری و استانداردهای بین‌المللی آزمایش می‌شوند.

• Q10: آیا قطعات استاندارد تولید می کنید؟

  پاسخ: تولید اساساً بر اساس مشخصات قطعات استاندارد بین‌المللی است که از سازگاری با استانداردهای رشته و اتصال پشتیبانی می‌کند.

• Q11: چه مدت طول می کشد تا پس از ارسال یک استعلام، پاسخ دریافت کنید

  پاسخ: در روزهای کاری، به سؤالات معمولاً ظرف چهار ساعت پس از دریافت پاسخ داده می شود.

• Q12: آیا می توانید اتصالات شلنگ سفارشی یا OEM را ارائه دهید

  پاسخ: بله، اتصالات شیلنگ سفارشی و اتصالات شیلنگ OEM بر اساس نقشه های مشتری یا قطعات نمونه، از جمله تنظیمات مفصل آرنج سفارشی، توسعه و تولید می شوند.
