اتصالات هیدرولیک JIC: اندازه ها، رشته ها، در مقابل NPT/ORFS، انتخاب و نصب

دست شما از قبل تفاوت را می‌داند: یک اتصال نر JIC به آرامی به یک چرخاننده مادگی JIC می‌پیچد و با فلر 37 درجه فلز به فلز می‌نشیند. همان نر را در یک پورت NPT امتحان کنید و به thread ها متصل می شود، نشت می کند یا آسیب می بیند. این آزمایش کوتاه نشان می‌دهد که چرا اتصالات هیدرولیک JIC هم محبوب هستند و هم اشتباه گرفته می‌شوند. JIC مخفف Joint Industry Council است و هندسه آن در SAE J514 تعریف شده است: رزوه های موازی UNF به اضافه سطح آب بندی گشاد شده 37 درجه. هنگام سفارش یا مونتاژ شیلنگ هیدرولیک، هم اندازه داشبورد و هم زاویه صندلی را مطابقت دهید، نه فقط با قطر نخ.

اتصالات هیدرولیک JIC چیست؟

اتصالات JIC اتصالات لوله گشاد شده هستند. یک کانکتور JIC نر دارای یک مخروط 37 درجه است که در انتهای آن ماشین کاری شده است. اتصالات زن دارای یک صندلی مخروطی 37 درجه است. همانطور که مهره کوپلینگ سفت می شود، انتهای لوله باز شده یا مخروط نر روی صندلی ماده فشرده می شود. مهر و موم فلز به فلز حاصل می تواند فشار و لرزش بالا را بدون درزگیر O-ring یا رزوه تحمل کند.

این طرح با رزوه های لوله مخروطی مانند NPT که با گوه زدن رزوه ها آب بندی می شوند متفاوت است. همچنین با ORFS که از حلقه O بر روی صورت صاف استفاده می کند، متفاوت است. از آنجایی که JIC از رزوه های موازی استفاده می کند، اگر سطوح نشیمنگاه تمیز و سالم بماند، می توان آن را به طور مکرر جدا کرد و دوباره ساخت.

اکثر اتصالات JIC از فولاد کربن و روکش روی یا فولاد ضد زنگ برای محیط های خورنده ماشینکاری می شوند. در تجهیزات متحرک، ماشین‌های ابزار و ماشین‌های کشاورزی، شعله ور ۳۷ درجه به یک انتخاب پیش‌فرض برای مجموعه‌های لوله و شلنگ سفت تبدیل شده است.

اگر در حال ساخت و یا تعویض یک مجموعه شلنگ هستید، با یک مجموعه خوش ساخت شروع کنید اتصالات مخروطی 74 درجه نر JIC ; زاویه 74 درجه شامل زاویه 37 درجه است که از خط مرکزی اندازه گیری می شود.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC Male 74° Cone Factory، OEM/ODM Factory - Ningbo Opk Fitting Co., شرکت Ningbo Opk Fitting Co., Ltd برترین سازنده و کارخانه تولید کننده و کارخانه JIC ODM & OEM 16711 JIC Male 74° Cone است. توضیحات محصول نام محصول: Jic Ma... مشاهده محصول →

چرا شعله ور شدن 37 درجه اختیاری نیست؟

یک صندلی 37 درجه باید با مخروط 37 درجه جفت شود. یک شعله ور 45 درجه شبیه به نظر می رسد اما مهر و موم نمی شود. حتی یک سوراخ کوچک در صندلی 37 درجه می تواند مسیر نشتی ایجاد کند. بنابراین، مخروط و نشیمنگاه را قبل از مونتاژ زیر نور خوب بررسی کنید.

اندازه های اتصال JIC: اعداد خط تیره و ابعاد نخ

اتصالات JIC بر اساس اعداد خط تیره بر اساس قطر بیرونی لوله اسمی در افزایش 1/16 اینچی اندازه گیری می شوند. یک -6 اتصالات با لوله 3/8 اینچی مطابقت دارد. یک -12 کبریت لوله 3/4 اینچی. نخ یک رزوه UNF موازی است، نه یک نخ لوله. به عنوان مثال، یک JIC نر -6 دارای نخ UNF 9/16-18 است.

نمودار زیر قطر خارجی رزوه معمولی را برای اندازه های خط تیر معمولی JIC نشان می دهد. این یک راه سریع برای بررسی آنچه در دست دارید قبل از سفارش تعویض است.

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 قطر بیرونی نخ (در)

اندازه های خط تیره JIC رایج: OD نخ با OD لوله یکسان نیست.

اندازه های خط تیره JIC معمول، OD لوله اسمی، و ابعاد نخ UNF.
اندازه خط تیره لوله اسمی OD اندازه موضوع زاویه صندلی
-4 1/4 اینچ 7/16-20 UNF 37 درجه
-6 3/8 اینچ 9/16-18 UNF 37 درجه
-8 1/2 اینچ 3/4-16 UNF 37 درجه
-10 5/8 اینچ 7/8-14 UNF 37 درجه
-12 3/4 اینچ 1-1/16-12 UNF 37 درجه
-16 1 اینچ 1-5/16-12 UNF 37 درجه
-20 1-1/4 اینچ 1-5/8-12 UNF 37 درجه
-24 1-1/2 اینچ 1-7/8-12 UNF 37 درجه

برای تلورانس های دقیق، همیشه به نقشه یا کاتالوگ تامین کننده مراجعه کنید، زیرا برخی از تولیدکنندگان اندازه خط تیره را روی هگز مشخص می کنند و برخی دیگر این کار را نمی کنند.

JIC در مقابل NPT، BSP، و ORFS

اتصالات JIC اغلب با سایر خانواده اتصالات هیدرولیک اشتباه گرفته می شوند، به خصوص زمانی که یک ماشین دارای اتصالات مخلوط باشد. مقایسه سریع مفید است.

تفاوت های کلیدی بین انواع رزوه اتصالات هیدرولیک رایج
ویژگی JIC NPT BSPP / BSP ORFS
فرم موضوع UNF موازی NPT مخروطی BSP موازی یا BSPT مخروطی UNF موازی
روش مهر و موم 37 درجه metal flare تداخل نخ مخروط فلزی 60 درجه، O-ring یا واشر O-ring در شیار صورت
استفاده معمولی هیدرولیک سیار و کارخانه لوله کشی عمومی تجهیزات اروپایی و متریک کنترل نشت فشار بالا
JIC سازگار است؟ - خیر خیر خیر

JIC با هیچ یک از انواع رشته های رایج بالا قابل تعویض نیست. تفاوت ها فقط جنبه آرایشی ندارند. رزوه های نامتناسب می توانند به سرعت رزوه شوند، یا ممکن است به نظر سفت شوند اما تحت فشار نشت کنند.

بررسی شناسایی 30 ثانیه ای

  • بررسی کنید که آیا نخ موازی یا مخروطی است. NPT به وضوح کاهش می یابد، در حالی که JIC اینطور نیست.
  • زاویه صندلی را اندازه بگیرید: JIC 37 درجه است، SAE 45 درجه متفاوت است، BSP 60 درجه است، و ORFS یک صفحه صاف با شیار حلقه O دارد.
  • برای تأیید گام های UNF مانند 20، 18، 16، 14 یا 12 نخ در هر اینچ از یک گام سنج نخ استفاده کنید.
  • اندازه خط تیره را با کولیس بررسی کنید و آن را با OD نخ در جدول بالا مقایسه کنید.

وقتی باید JIC را به NPT، BSP یا ORFS وصل کنید، رشته ها را مجبور نکنید. از یک کیفیت استفاده کنید آداپتور هیدرولیک برای آن انتقال طراحی شده است.

نحوه انتخاب اتصالات JIC مناسب

با فشار سیستم و فشار اوج شروع کنید. اتصالات باید حداقل برای حداکثر فشار کاری شلنگ و کاربرد درجه بندی شود. بعد، اندازه خط تیره و نخ درست را انتخاب کنید. سپس شکل را انتخاب کنید: مستقیم، 45 درجه، 90 درجه، چرخان، دیوار، اتصال یا آداپتور.

فضای اطراف اتصالات را در نظر بگیرید. اگر کانکتور مستقیم به گوشه ای محکم اشاره می کند، نسخه 45 درجه یا 90 درجه فشار شلنگ را کاهش می دهد. اگر شیلنگ باید در حین نصب بچرخد، یک طرح زن یا نر JIC چرخان راحت تر سفت می شود. اگر از یک پانل یا دیوار عبور می کنید، از اتصالات دیواری استفاده کنید.

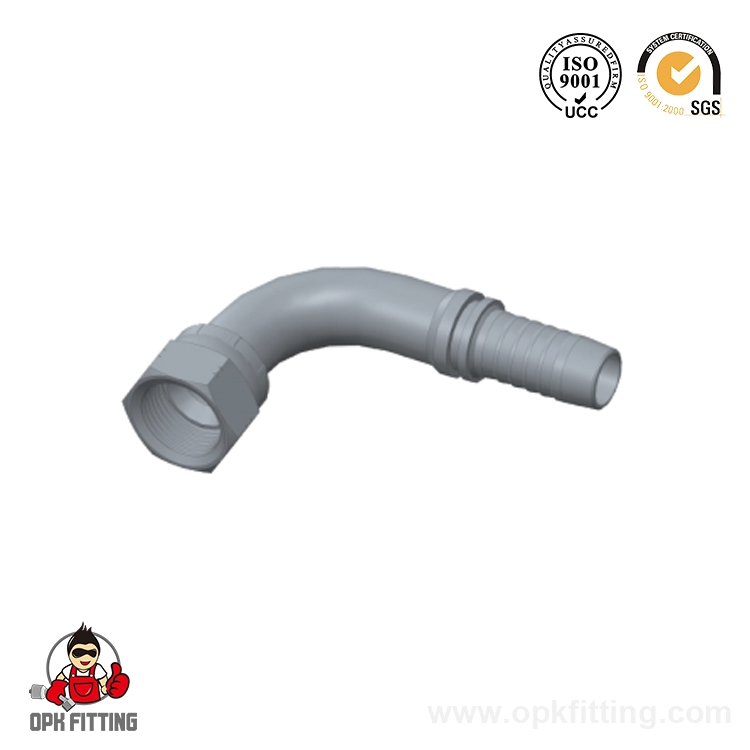

برای یک صندلی اتصال زن تمیز، a را انتخاب کنید اتصالات صندلی مخروطی 74 درجه زن JIC با نخ های صاف و بدون سوراخ

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 JIC تولید کننده صندلی مخروطی 74 درجه زن، کارخانه OEM/ODM - Ningbo Opk Fittin Ningbo Opk Fitting Co., Ltd برترین شرکت چینی ODM & OEM 26711 JIC زن 74 درجه مخروطی سازنده و کارخانه است. توضیحات محصول نام محصول:... مشاهده محصول →

انتخاب مواد مهم است. فولاد کربنی با روکش روی در تجهیزات خشک داخلی یا صنعتی سبک رایج است. فولاد ضد زنگ در برابر خوردگی در محیط های دریایی، فرآوری مواد غذایی و شیمیایی مقاوم است. اتصالات JIC برنجی برای خدمات فشار کم در دسترس هستند اما کمتر رایج هستند.

از منظر منبع یابی، تولیدکننده ای که چندین خانواده استاندارد را زیر یک سقف تولید می کند، می تواند کنترل کیفیت را ساده کند. کارخانه‌های اتصالات هیدرولیک Ningbo خطوط JIC، BSP، متریک، فلنج و آداپتور را تامین می‌کنند که به خریداران کمک می‌کند قطعات را ترکیب کرده و تلورانس‌ها را ثابت نگه دارند. یک تامین کننده معتبر باید در مورد آبکاری، عملیات حرارتی و آزمایش فشار شفاف باشد. اگر منبع تولید یا نگهداری OEM هستید، الزامات JIC خود را با تیم ما در میان بگذارید و قبل از سفارش قطعه دقیق را تایید کنید.

نصب و علل رایج نشت

حتی یک اتصال JIC خوب در صورت نصب نادرست نشت می کند. قبل از مونتاژ، مخروط و نشیمنگاه را پاک کنید، خراش را بررسی کنید و بررسی کنید که نخ ها تمیز هستند. بسیاری از مجموعه‌های JIC بدون درزگیر نصب می‌شوند، بنابراین سطوح آب‌بندی را عاری از زباله نگه دارید.

  • از نوار PTFE روی صندلی فلر 37 درجه استفاده نکنید. می تواند از تماس فلز به فلز و رسوب زباله در سیستم جلوگیری کند.
  • با دست آن را ببندید تا جای شعله ور شود، سپس از آچار برای دور نهایی استفاده کنید. سفت شدن بیش از حد می تواند صندلی را مخدوش کند.
  • شش گوش را با یک آچار پشتیبان بگیرید تا شلنگ پیچ نخورد.
  • قبل از مونتاژ نهایی بررسی کنید که هر دو قسمت اندازه داشبورد و زاویه صندلی یکسان باشند.
  • اگر مجموعه می لرزد، از یک چرخش یا اتصال برای کاهش فشار وارده بر شیلنگ استفاده کنید.

برای مسیریابی محکم، الف اتصالات صندلی مخروطی 74 درجه زن JIC 45 درجه می تواند خم شیلنگ را کاهش دهد و مجموعه را در حداقل شعاع خمش نگه دارد.

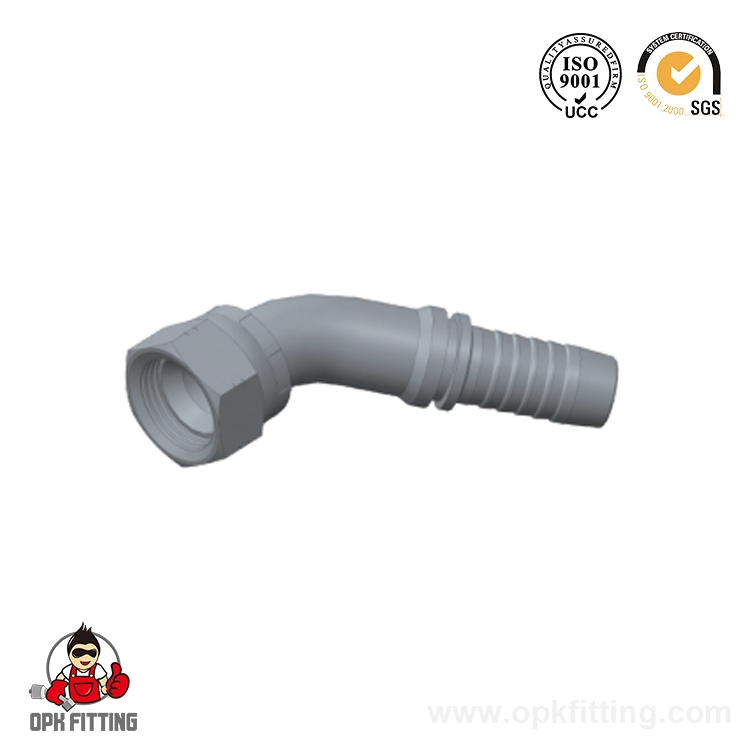

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 45 درجه JIC زن 74 درجه مخروطی سازنده صندلی، OEM/ODM Factory - Ningbo Opk Fi شرکت Ningbo Opk Fitting Co., Ltd برترین سازنده ODM & OEM 26741 45 درجه JIC زن 74 درجه مخروطی صندلی و کارخانه است. مواد اولیه: فولاد کربنی ... مشاهده محصول →

چرا اتصالات JIC نشتی دارد؟ یک نشتی تقریباً همیشه به یک صندلی آسیب دیده، یک زاویه شعله ور شدن کمی اشتباه یا رشته های متقاطع اشاره می کند. به جای تلاش برای جلوگیری از نشتی با درزگیر، اتصالات را تعویض کنید.

پس از چین دادن یک مجموعه شلنگ، یک فروشگاه حرفه ای باید هر مجموعه را تحت فشار قرار دهد و سوراخ را قبل از بسته بندی شستشو دهد. این به گرفتن فرول های شل، صندلی های آسیب دیده و آلودگی کمک می کند.

سوالات متداول در مورد اتصالات هیدرولیک JIC

Q1. تفاوت بین اتصالات JIC و NPT چیست؟

A1. JIC از رزوه های موازی و مهر و موم فلزی 37 درجه استفاده می کند. NPT از رزوه های مخروطی و مهر و موم توسط تداخل نخ استفاده می کند. قابل تعویض نیستند.

Q2. آیا اتصالات JIC و SAE یکسان هستند؟

A2. اتصالات JIC از SAE J514 با شعله ور شدن 37 درجه پیروی می کنند. اتصالات فلر SAE 45 درجه استاندارد متفاوتی هستند و با JIC سازگار نیستند.

Q3. چگونه اندازه اتصالات JIC را اندازه گیری کنم؟

A3. اندازه خط تیره را با اندازه گیری OD نخ و مقایسه آن با نمودار ابعاد استاندارد JIC تعیین کنید، سپس زاویه 37 درجه صندلی را بررسی کنید.

Q4. آیا می توانم از نر JIC با ماده ORFS استفاده کنم؟

A4. خیر. ORFS با یک حلقه O بر روی یک صفحه صاف مهر و موم می شود، در حالی که JIC با یک مخروط فلزی 37 درجه مهر و موم می شود. مخلوط کردن آنها باعث نشتی می شود و می تواند به هر دو سطح آسیب برساند.

Q5. چرا اتصالات JIC من نشتی دارد؟

A5. دلایل رایج عبارتند از آسیب دیدگی صندلی های شعله ور، رزوه های متقاطع، زاویه شعله ور شدن اشتباه، سفت شدن بیش از حد، یا زباله های روی سطوح آب بندی.

Q6. اتصالات هیدرولیک JIC از چه موادی ساخته شده اند؟

A6. فولاد کربنی با روکش روی و فولاد ضد زنگ رایج ترین انتخاب ها هستند. برنج برای کاربردهای کم فشار یا حساس به خوردگی در دسترس است.
