رشته های اتصال هیدرولیک: راهنمای شناسایی برای NPT، JIC، ORFS، BSP، و متریک

فرض کنید مجموعه شلنگی که به تازگی تحویل داده شده است، برای سه دور بر روی درگاه پمپ رزوه می شود و سپس متصل می شود. کمی بیشتر آن را وادار کنید، اتصالی ایجاد می کند که درست به نظر می رسد اما به محض اینکه سیستم به فشار عملیاتی برسد نشت می کند. در خدمات صحرایی، رزوه‌های اتصالات هیدرولیک نامتناسب باعث نشتی، بسته شدن پورت‌ها و از دست دادن زمان تولید می‌شوند، بسیار بیشتر از شیلنگ معیوب. درک خانواده های نخ و نحوه شناسایی آنها، بیشتر این مشکلات را قبل از شروع حل می کند.

چرا رزوه های اتصال هیدرولیک اهمیت دارند؟

رزوه های روی اتصالات هیدرولیک بیشتر از نگه داشتن قطعات در کنار هم انجام می دهند. آنها نیروی گیره ایجاد می کنند و در برخی از طرح ها تنها عنصر آب بندی هستند. اگر استاندارد رزوه اشتباه باشد، هندسه آب بندی نیز اشتباه است. نتیجه می تواند گریه آهسته، اسپری روغن با فشار بالا، نفوذ آلودگی یا اتصالی باشد که تحت فشار منفجر می شود.

• رزوه های مخروطی به سبک NPT به یکدیگر متصل می شوند تا آب بندی شوند، که برای مدارهای کم فشار کار می کند اما می تواند تحت ارتعاش شل شود.
• اتصالات رشته مستقیم مانند JIC و ORFS به زوایای صندلی و موقعیت حلقه O بستگی دارد نه به تداخل نخ.
• مخلوط کردن یک نخ 55 درجه BSP با یک نخ 60 درجه NPT با قطر مشابه معمولاً پس از چند چرخش گیر می کند.
• یک نخ شناسایی نادرست می‌تواند باعث دوباره کاری، حمل و نقل اضافی و خرابی ماشین شود که بسیار بیشتر از هزینه اتصالات است.

خانواده رزوه اتصالات هیدرولیک اصلی

صنعت هیدرولیک با مجموعه محدودی از استانداردهای نخ کار می کند. لیست زیر آنهایی را که بیشتر ملاقات می کنید را پوشش می دهد.

NPT و NPTF

یک نخ مخروطی لوله ملی دارای شکل نخ 60 درجه است و 3/4 اینچ در هر فوت مخروطی می شود. عمل گوه ای نخ های مخروطی، مهر و موم را تشکیل می دهد. NPTF، نسخه Dryseal، به گونه‌ای ماشینکاری می‌شود که تاج‌ها و ریشه‌ها کمی تغییر شکل می‌دهند و بدون درزگیر اضافی مهر و موم می‌شوند. رزوه های NPT در لوازم جانبی سیال در آمریکای شمالی رایج است. برای سیستم های هیدرولیک فشار بالا، به طور کلی از آنها اجتناب می شود زیرا ارتعاش می تواند اتصال را شل کند و ریشه های نخ مسیرهای نشت مارپیچی را ایجاد کنند.

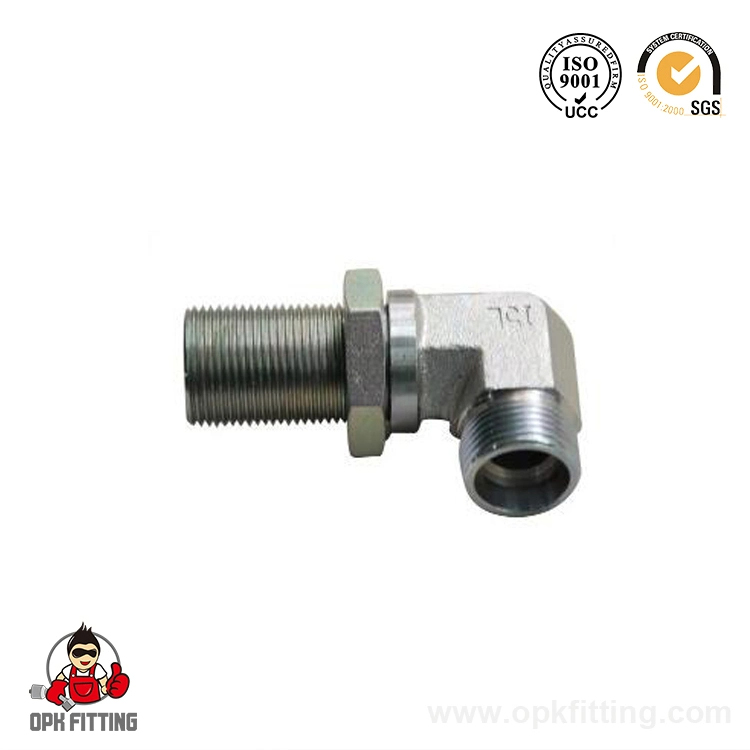

جرقه زنی JIC 37 درجه (SAE J514)

اتصال JIC از رزوه های مستقیم UNF و یک مخروط 37 درجه استفاده می کند. فلر نر روی مخروط ماده در تماس فلز با فلز قرار می گیرد. نیازی به درزگیر یا واشر نیست. از آنجایی که سطوح آب بندی مخروطی هستند، اتصال در چرخه های مونتاژ مکرر محکم می ماند. JIC به طور گسترده برای مجموعه های شلنگ و اتصالات لوله در هیدرولیک صنعتی و متحرک استفاده می شود. برای انتهای شلنگ آماده، ما اتصالات مخروطی 74 درجه نر JIC با همان هندسه SAE J514 ماشین کاری می شوند.

16711 JIC Male 74° Cone Factory، OEM/ODM Factory - Ningbo Opk Fitting Co., شرکت Ningbo Opk Fitting Co., Ltd برترین سازنده و کارخانه تولید کننده و کارخانه JIC ODM & OEM 16711 JIC Male 74° Cone است. توضیحات محصول نام محصول: Jic Ma... مشاهده محصول →

ORFS (O-Ring Face Seal, SAE J1453)

ORFS از نخ های مستقیم استفاده می کند تا صورت صاف نر را محکم به حلقه O که در شیاری روی صورت زن قرار دارد بکشد. O-ring مهر و موم را تامین می کند. رزوه ها فقط نیروی گیره را تامین می کنند. این امر ORFS را به یکی از قابل اعتمادترین انواع اتصال برای خطوط فشار بالا و لرزش بالا تبدیل می کند. همچنین در هنگام مونتاژ بخشنده است زیرا حلقه O در یک شیار مشخص فشرده می شود. ما اتصالات مهر و موم O-ring مردانه ORFS از مشخصات استاندارد SAE J1453 برای انتهای شیلنگ های هیدرولیک پیروی کنید.

14211 ORFS تولید کننده مهر و موم O-Ring مرد، کارخانه OEM/ODM - Ningbo Opk Fitting C Ningbo Opk Fitting Co., Ltd برترین شرکت چینی ODM & OEM 14211 ORFS Mae O-Ring Seal سازنده و کارخانه است. توضیحات محصول نام محصول: 14... مشاهده محصول →

BSPP و BSPT

لوله استاندارد بریتانیایی به صورت موازی (BSPP) و مخروطی (BSPT) ظاهر می شود. هر دو از فرم نخ 55 درجه Whitworth استفاده می کنند. در هیدرولیک، درگاه‌های BSPP معمولاً با یک واشر متصل، یک O-ring یا یک صندلی مخروطی 60 درجه که در درگاه ماشینکاری می‌شود، مهر و موم می‌شوند. مهر و موم BSPT روی رزوه ها. رزوه های BSP شبیه به رشته های NPT به نظر می رسند اما از نظر مکانیکی ناسازگار هستند زیرا زاویه ها و گام ها متفاوت است. برای پورت های مخروطی صندلی 60 درجه، اتصالات صندلی مخروطی 60 درجه مردانه BSP یک مسابقه مستقیم برای مجامع مردانه BSPP ارائه دهید.

سازنده صندلی مخروطی 60 درجه نر 12611 BSP، کارخانه OEM/ODM - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd برترین سازنده و کارخانه ODM & OEM 12611 BSP صندلی مخروطی نر 60 درجه چین است. مواد اولیه: فولاد کربنی و... مشاهده محصول →

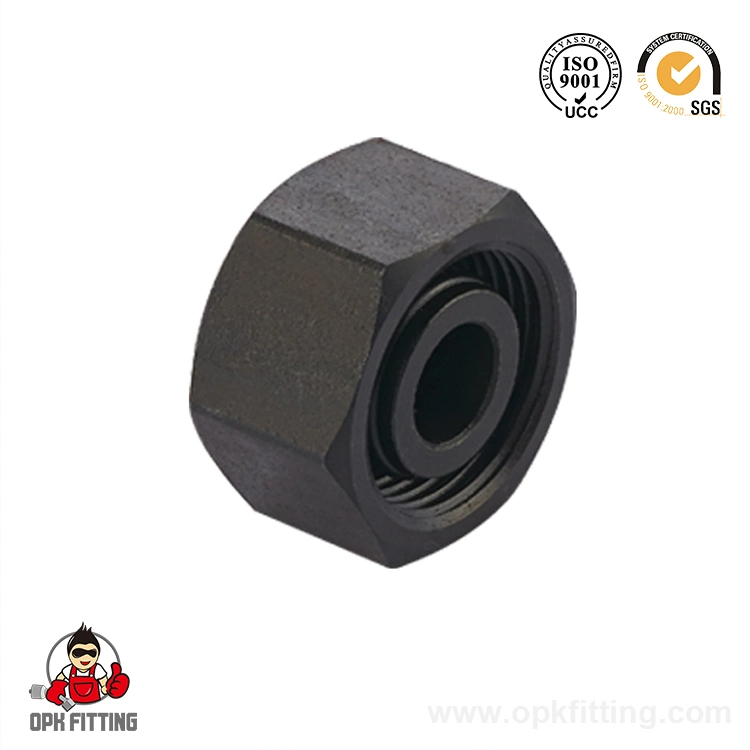

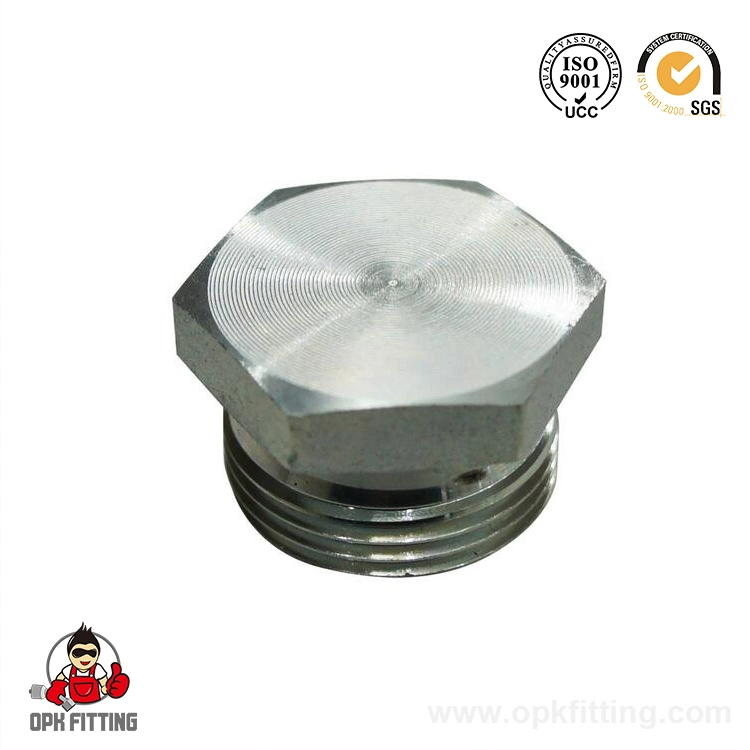

رشته های متریک (DIN و ISO)

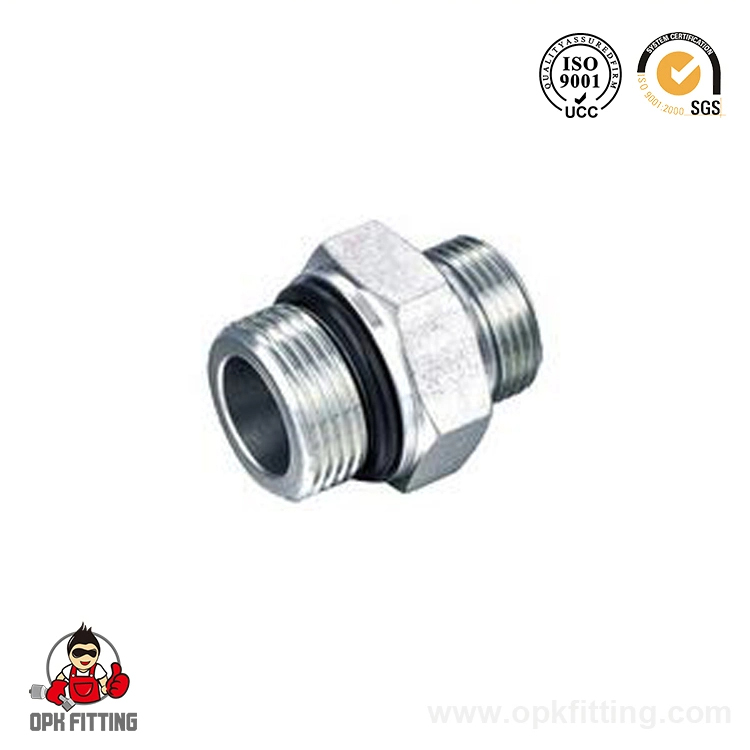

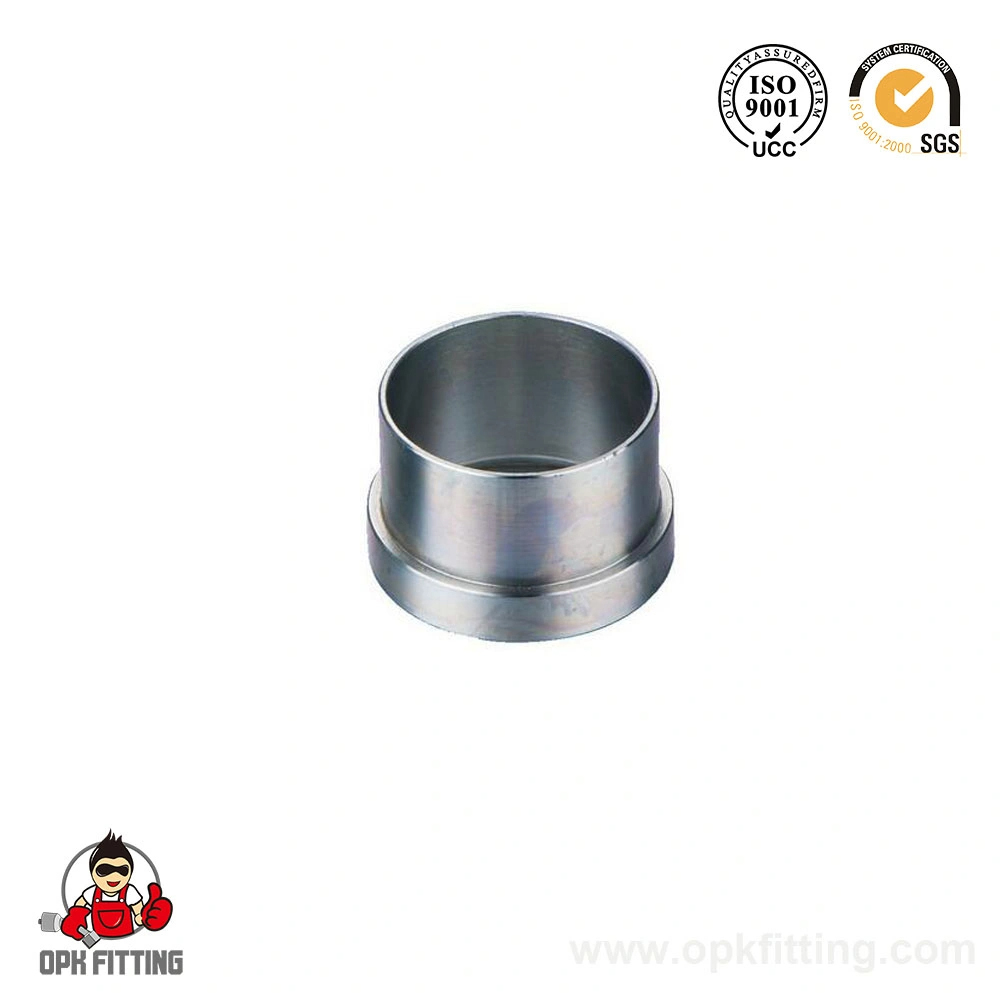

سیستم مخروطی 24 درجه DIN 2353 / ISO 8434-1 در بسیاری از ماشین های اروپایی استاندارد است. انتهای لوله باز شده یا به صورت مخروطی 24 درجه بریده می شود، سپس توسط یک مهره و برش یا آستین O-ring نگه داشته می شود. ISO 6149 یک پورت thread متریک را با مهر و موم O-ring تعریف می کند که شبیه ORFS است اما از نخ های متریک استفاده می کند. اتصالات مخروطی 60 درجه JIS، که در تجهیزات ژاپنی رایج است، یک نخ سازگار با BSPP را با یک صندلی 60 درجه جفت می کند. این سه خانواده متریک قابل تعویض نیستند مگر اینکه هندسه بندر و مهر دقیقاً مطابقت داشته باشند.

چهار مرحله برای شناسایی رشته اتصالات هیدرولیک

تقریباً هر اتصالات هیدرولیکی را می‌توانید با کولیس، گیج رزوه و نمودار مرجع شناخته شده شناسایی کنید.

1. بررسی کنید که آیا نخ ها مخروطی هستند یا موازی. انتهای نر را روی یک سطح صاف قرار دهید و در امتداد مشخصات نخ نگاه کنید. رزوه های مخروطی (NPT، BSPT، NPTF) به سمت انتها پایین می آیند. رزوه های موازی (JIC، ORFS، BSPP، متریک) قطر یکسانی دارند.
2. زمین را با یک سنج اندازه گیری کنید. اتصالات امپریال از نخ در هر اینچ استفاده می کنند. اتصالات متریک از میلی متر در هر نخ استفاده می کنند. گام و قطر اصلی را از کولیس یادداشت کنید.
3. روش آب بندی را مشخص کنید. به دنبال یک مخروط 37 درجه، یک مخروط 45 درجه، یک شیار حلقه O، یک صفحه صاف، یک مخروط 24 درجه یا یک نخ مخروطی باشید. هندسه مهر و موم سریعترین سرنخ برای خانواده نخ است.
4. اعداد خود را با یک نمودار استاندارد برای آن نوع مهر و موم مقایسه کنید. رشته ای مانند 9/16-18 UNF در JIC، ORFS و برخی از آداپتورهای BSP ظاهر می شود. هندسه صندلی تعیین می کند که کدام یک را دارید.

مقایسه موضوع اتصالات هیدرولیک

جدول زیر تفاوت های بین خانواده های اصلی مناسب را خلاصه می کند.

روش های آب بندی در نمای بریده

سه اصل آب بندی در مقایسه ایزومتریک: فلر مخروطی (JIC)، O-ring فشرده (ORFS)، و نخ مخروطی گوه ای (NPT/BSPT).

اشتباهات رایج و هزینه آنها

• NPT در مقابل BSPT: هر دو مخروطی هستند و به راحتی اشتباه گرفته می شوند. از آنجایی که اشکال NPT 60 درجه و BSP 55 درجه متفاوت است، آنها شروع به رزوه شدن می کنند اما قبل از آب بندی می چسبند. در صورت اجبار، پورت می تواند کرک شود.
• JIC در مقابل شعله ور شدن SAE 45 درجه: یک مخروط 37 درجه و یک مخروط 45 درجه به وضوح در اتصالات فرسوده مشابه هستند. یک شراره اشتباه تحت گشتاور پخش می شود و در اولین سیکل فشار نشت می کند.
• ORFS در مقابل ISO 6149: هر دو از چهره های صاف با حلقه O استفاده می کنند، اما گام نخ متفاوت است. Cross-threading پورت را از بین می برد.
• استفاده مجدد از فرول های آسیب دیده یا صندلی های فلر: شیارهای کوچک مسیرهای نشتی ایجاد می کنند که هیچ تنظیم گشتاوری نمی تواند آن ها را ببندد.

انتخاب مناسب برای برنامه شما

از درگاه کامپوننت شروع کنید، نه از شیلنگ. استاندارد پورت را بررسی کنید، سپس انتهای شلنگ یا آداپتور را مطابقت دهید. فشار کاری، ارتعاش، فرکانس مونتاژ، دما و فضای مسیریابی را در نظر بگیرید. انتخاب مواد روی اتصال نیز تأثیر می‌گذارد: فولاد در برابر خوردگی و گندزدگی بهتر از فولاد کربنی با روکش روی مقاومت می‌کند و فولاد ضد زنگ وزن و هزینه را افزایش می‌دهد. برای اطلاعات بیشتر در مورد انتخاب مواد، به این نمای کلی از مواد اتصال لوله های هیدرولیک . اگر می توانید پورت را شناسایی کنید اما به نظر دوم در مورد موضوع دقیق نیاز دارید، با تیم کارخانه OPK تماس بگیرید و خوانش سنج نخ و عکس های واضح خود را در آن قرار دهید.
